雷诺护垫

雷诺护垫是什么？与石笼护垫、格宾护垫有区别吗？

雷诺护垫又常被称为石笼护垫、格宾护垫，是指由机编双绞合六边形金属网面构成、厚度远小于长度和宽度的垫形工程构件。简单理解，就是“扁平的大面积石笼垫”，铺设在河床或坡面上，内部填充块石后形成整体的防冲刷结构。

雷诺护垫在工厂制成网垫单元，现场装入块石等填充料后，通过相互连接形成连续整体，主要用于水利堤防、河道岸坡、海漫、泄洪通道等部位的防冲刷与护坡工程。该产品具有典型的柔性特性，对地基适应能力强，在河床冲淤变化、软土地基、弯道河段等工况中势明显。

雷诺护垫与格宾网箱、石笼网箱有什么不同？

雷诺护垫与格宾网箱、石笼网箱同属双绞六角网制品，结构原理相同，但应用重点和结构尺寸有所区别：

• 高度与形状：雷诺护垫高度较低，一般只有几十厘米，整体呈扁平、大面积的垫状结构；格宾网箱/石笼网箱高度一般为 0.5m、1.0m，整体更像“箱体”，多用于挡墙、护脚等部位。
• 钢丝直径：雷诺护垫所用镀层钢丝直径比普通格宾网箱略细，根据结构配置，常见有双隔板（钢丝直径约 2.0mm）、单隔板（钢丝直径约 2.2mm）两种，工程中双隔板雷诺护垫应用更为普遍。
• 应用侧重点：雷诺护垫主要用于大面积护坡、护底、防冲刷，重点在“防护和抗冲”；格宾网箱、石笼网箱则多用于挡墙、坡脚护趾等受力结构，重点在“支挡和稳定”。

综合来看，雷诺护垫施工更为便捷，用于护坡可有效防止块石滑移、垮塌，提高护砌结构的整体抗冲刷能力。

雷诺护垫的主要特点

作为一种成熟的水工防护结构形式，雷诺护垫具备以下几方面特点：

1. 提高河槽及边坡稳定性：雷诺护垫铺设在河床或坡面上，内部填石形成整体护砌，可稳定边坡土体，减少冲刷、淘刷和滑塌风险。
2. 有效防止河槽冲刷：块石与金属网组合形成的粗糙护面，能分散并削减水流能量，减小局部冲刷，保护河槽底部和岸坡土体。
3. 提供可控的粗糙系数：护垫表面粗糙度较高，可为河道计算提供预估粗糙系数 (m) 值，便于水力计算和设计控制。
4. 利于生态修复与景观美化：石块间空隙容易淤积泥沙，为植被提供生长空间，可在护垫上进行绿化，兼顾护坡与生态景观需求。
5. 施工便捷：雷诺护垫结构相对简单，单元轻便，现场只需展开、组装和填石，对大型机械依赖较小，施工，适应复杂地形。

雷诺护垫常用材质及技术指标

为满足不同工程环境下的防腐与使用寿命要求，雷诺护垫通常采用以下几种材质和防护形式：

1. 普通镀锌钢丝

采用低碳钢丝为基材，钢丝直径约 2.0mm–4.0mm，抗拉强度不低于 380MPa，表面进行热镀锌防腐。镀锌层厚度可按客户要求定制，镀锌量可达到约 300g/m²，适用于常规淡水河道等腐蚀性较小的环境。

2. 锌–5%铝–土合金钢丝（高尔凡钢丝）

锌–5%铝–混合土合金钢丝，又称高尔凡钢丝，是近年来应用较多的新型防腐材料。其耐腐蚀性能比传统普通镀锌钢丝高出数倍，一般可达 3 倍以上。钢丝直径大约在 1.0mm–3.0mm 范围，抗拉强度可达到 1380MPa 左右，适合腐蚀环境较为严苛或对使用寿命要求较高的工程，如近海区域、水质较差河段等。

3. 镀锌钢丝＋PVC/PE 覆塑

在普通镀锌低碳钢丝表面再包覆一层 PVC 或 PE 防护层，再编织成六角网片。这层塑料保护层能提高钢丝在高污染或高腐蚀环境中的防护能力，同时可通过不同颜色的 PVC/PE 外层，使雷诺护垫与周边环境更好融合，提升整体景观效果。

雷诺护垫施工流程与安装要点

规范的施工是雷诺护垫发挥作用的关键环节，整体流程可大致分为以下几步：

一、材料运输与现场准备

雷诺护垫由机械设备生产成型，一般在工厂预先折叠、压实并与网盖一起打包。每个雷诺护垫单元均为独立体，便于装车与装船运输。网垫主体部分与盖网可分别绑扎，绑丝通常以线圈形式提供，环形扣件则包装在盒内一同运输。为产量，材料应存放在干燥通风环境，避免长期雨淋和受潮。

二、网垫展开与装配

将折叠好的格宾护垫/雷诺护垫置于平整地面上展开，压平折痕，使其恢复原有形状。然后将前后面板、底板以及内部隔板依次立起，形成规则箱格形状。相邻网箱的上下四角用双股绑丝连接，上下框线或折线位置需要绑扎并可辅以螺旋固定丝绞合收紧，边缘突出的钢丝部分应折回压平，以避免刮伤或造成安装干扰。

三、单元紧固与整体连接

将雷诺护垫各个面板和隔板全部拼装到位，调整使网面平整后，按设计位置摆放。再将护垫边缘与相邻护垫或结构用绑丝进行连接，常规情况下绑扎点间距不大于 300mm。若有特殊标准要求，可在设计或订货阶段提前提出。绑丝长度应足够沿边丝绕行，既可单股绑扎，也可双股加固。建议使用钳子或安装工具进行操作，以提率并连接牢固。

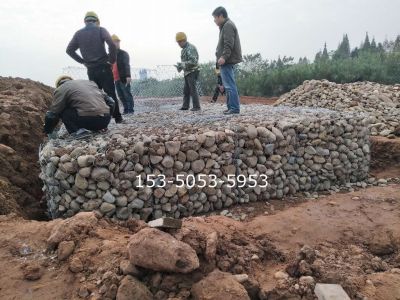

四、安装位置调整与填石施工

将装配好的雷诺护垫按设计要求摆放在基底或坡面相应位置，可先空箱整体连接成片，再统一填装石料，以便控制整体线形。用于护坡时，应选用与坡体走向垂直宽度的雷诺护垫单元，既可用于缓坡，也可以用于较陡边坡。

对于陡坡防护工况，通常需在上层底板每 2m 左右（或按设计）楔入硬木楔，以增强与坡面的咬合和稳定性。装填块石时，应注意石料粒径与网孔尺寸相匹配，填装均匀饱满，避免产生过大空隙。空箱搬运和摆放过程中要注意轻吊轻放，避免剧烈拖拽导致网片变形。

五、封盖与终检查

石料填装完成后，将盖网平整覆盖在护垫上方，与周边边丝、隔板边丝用绑丝或环形扣件牢固连接，盖网与侧网紧密贴合，不留较大翘边或空隙。对整体护垫平整度、满填度、连接牢固程度等进行检查，发现局部松弛、石料不足或网片变形等情况应及时调整加固，确保雷诺护垫整体结构连续稳定，满足设计与使用要求。
